불 이펙트

이번에는 여태까지 배운것들을 이용하여 실감나게 움직이는 불 이펙트를 만들어보겠다

Shader "Custom/NewSurfaceShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _MainTex2 ("Texture2", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent"  } // 1

        CGPROGRAM
        #pragma surface surf Standard alpha:fade     // 2
        sampler2D _MainTex;
        sampler2D _MainTex2;

        struct Input
        {
            float2 uv_MainTex;
            float2 uv_MainTex2;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
           fixed4 d = tex2D(_MainTex, IN.uv_MainTex);
           fixed4 c = tex2D(_MainTex2, IN.uv_MainTex2);
           o.Emission = c.rgb;
           o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

우선 두 텍스쳐를 입력받고 첫번째 _MainTex를 출력하는 스크립트를 짜보자

주석을 걸어둔 2줄은 이미지를 투명하게 만들기 위한 알파채널 활성화 코드이다

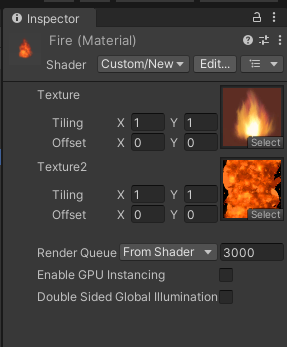

그리고 두 이미지를 집어넣는다



아직 변수 c의 rgb를 출력하도록 코드를 작성했기에 Scene뷰에는 첫번째 이미지만 보인다



이제 _Time 변수를 활용하여 UV 애니메이션을 만들어보겠다

애니메이션이 만들어지는 과정은 매우 간단하다

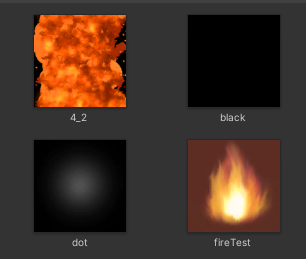

fireTest라는 틀위에 4_2라는 이미지가 y축 기준으로 위로 올라가게 하도록 만들어주면 되는것

15-1일차 UV - Time

이미 바로 전글에서 숫자판이 x,y축으로 움직이게 하는 법을 배웠기에 바로 응용하면 된다

Shader "Custom/NewSurfaceShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _MainTex2 ("Texture2", 2D) = "white" {}

    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent"  }

        CGPROGRAM
        #pragma surface surf Standard alpha:fade
        sampler2D _MainTex;
        sampler2D _MainTex2;

        struct Input
        {
            float2 uv_MainTex;
            float2 uv_MainTex2;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
           float2 uv = IN.uv_MainTex2;
           fixed4 c = tex2D(_MainTex, IN.uv_MainTex);
           fixed4 d = tex2D(_MainTex2, float2(uv.x, uv.y - _Time.y));
           // 2번째 이미지를 y축 위로 올리는 애니메이션

          o.Emission = c.rgb * d.rgb;
          o.Alpha = c.a * d.a;
          // 이미지의 합성을 위해 c와 d의 rgb, 알파를 곱해준다
        }
        ENDCG
    }
    FallBack "Diffuse"

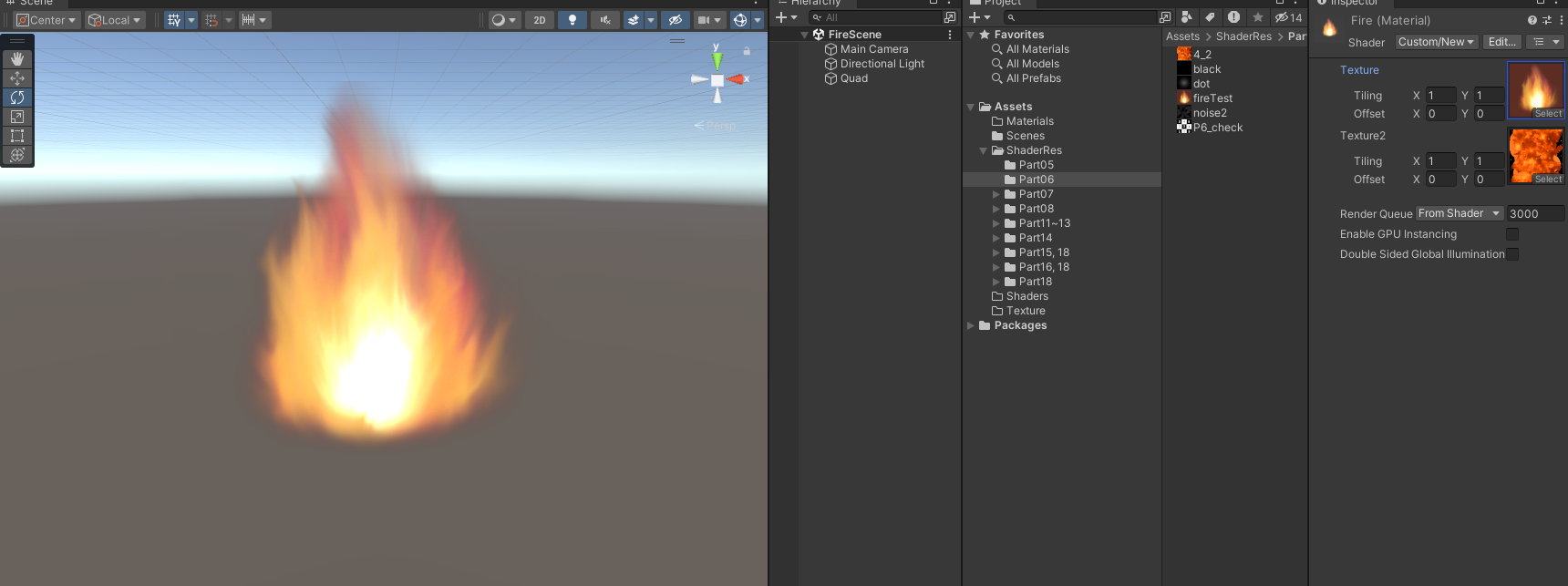

실행결과를 보면 1번째 이미지틀에 2번째 이미지가 위로 올라오는 모습을 볼 수 있다



이번에는 조금 더 퀄리티가 있는 불을 만들어보겠다



Shader "Custom/NewSurfaceShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _MainTex2 ("Texture2", 2D) = "white" {}

    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent"  }

        CGPROGRAM
        #pragma surface surf Standard alpha:fade
        sampler2D _MainTex;
        sampler2D _MainTex2;

        struct Input
        {
            float2 uv_MainTex;
            float2 uv_MainTex2;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
           fixed4 c = tex2D(_MainTex, IN.uv_MainTex);
           fixed4 d = tex2D(_MainTex2, IN.uv_MainTex2);
           o.Emission = c.rgb;
           o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

다시 한번 스크립트를 짜주고 두개의 텍스쳐를 입력받게하자. 이번엔 서로의 이미지를 곱해주지 않는다

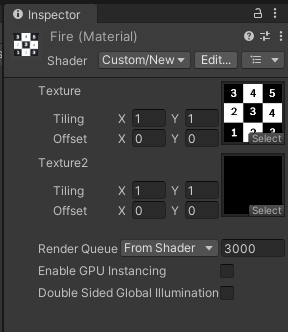

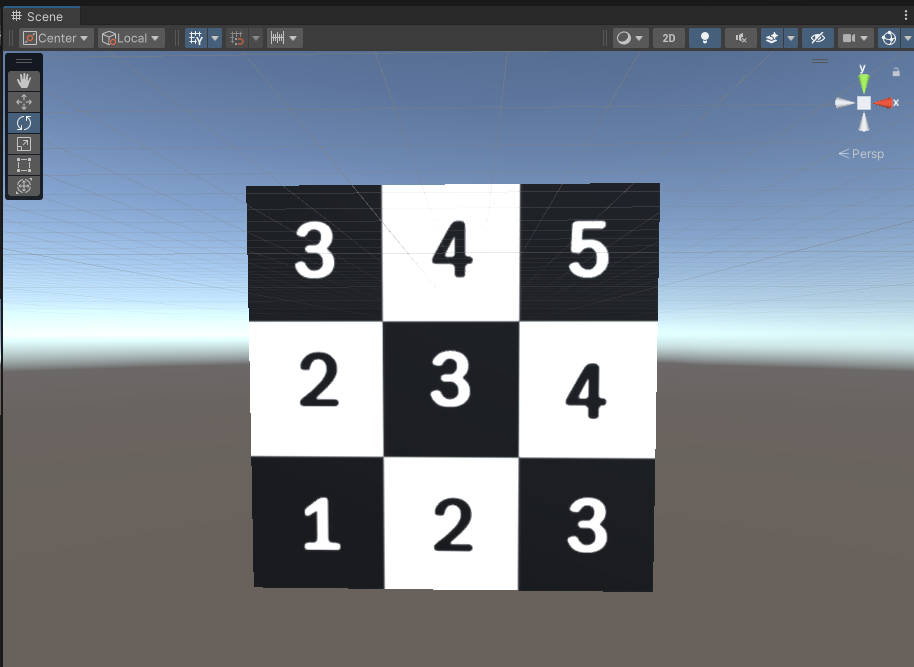

확실한 효과를 보기 위해 첫번째 이미지는 숫자표, 두번째 이미지는 단순 검정색으로 넣는다



Shader "Custom/NewSurfaceShader"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _MainTex2 ("Texture2", 2D) = "white" {}

    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue"="Transparent"  }

        CGPROGRAM
        #pragma surface surf Standard alpha:fade
        sampler2D _MainTex;
        sampler2D _MainTex2;

        struct Input
        {
            float2 uv_MainTex;
            float2 uv_MainTex2;
        };

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
           //데이터 (단순 검은색)
           fixed4 d = tex2D(_MainTex2, IN.uv_MainTex2);

           //데이터를 적용할 텍스쳐  (숫자판 이미지)
           fixed4 c = tex2D(_MainTex, IN.uv_MainTex + d.r);  // 변경된 부분

           o.Emission = c.rgb;
           o.Alpha = c.a;
        }
        ENDCG
    }
    FallBack "Diffuse"
}

지금 변경된것은 c에 들어갈 uv값에 d.r을 더해준것뿐



tex2D (_Maintex, IN.uv_MainTex + d.r);



d에는 검은색 이미지가 들어갔으니 (0,0,0,1)이다. 즉 d.r은 0

그렇기에 uv전체에 d.r을 더한다면 u와 v에 둘다 0을 더해준다는 의미도 된다

하지만 0을 더해준것은 아무런 변화도 일어나지 않는다



하지만 d.r(0) 대신 0.5를 더해준다면

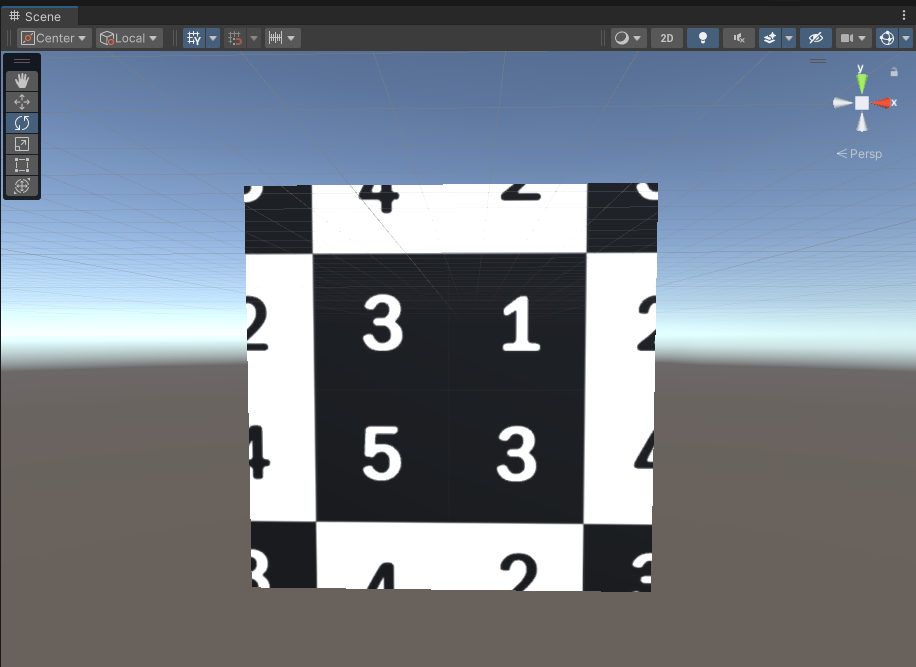

이렇게 숫자판이 이동한것을 볼 수 있다



그러니 d가 검은색이 아니라 회색이었다면 이렇게 이동했을것이고, 흰색이라면 1.0만큼 이동해 원래 이미지대로,

(1,0,0)인 빨간색이라도 마찬가지였을 것이다. 즉 컬러는 숫자다

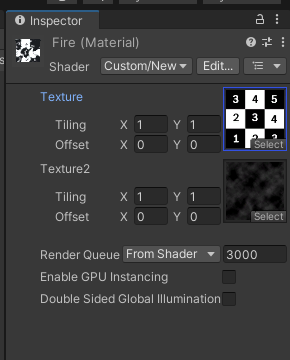

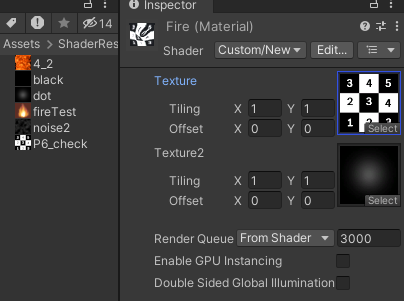

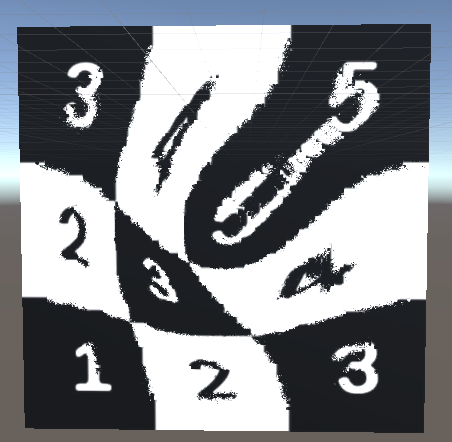

데이터로 쓰일 이미지에 각각 dot과 noise를 가져와보자.

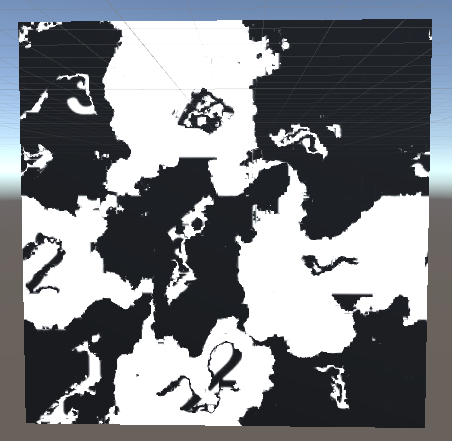

모든 원리를 정확히 이해하지는 못하더라도 r값에 맞춰 적절히 잘 구겨진다는거 정도는 알겠다



이제 이미지를 흐르면서 구겨지게 만들어보자

 void surf (Input IN, inout SurfaceOutputStandard o)
 {
    //데이터
    float2 uv = IN.uv_MainTex2;
    fixed4 d = tex2D(_MainTex2, float2(uv.x,uv.y - _Time.y));

    //데이터를 적용할 텍스쳐
    fixed4 c = tex2D(_MainTex, IN.uv_MainTex + d.r);  // 변경된 부분

    o.Emission = c.rgb;
    o.Alpha = c.a;
 }

아주 간단하다. _Time 변수를 이용해 데이터를 y축으로 올려주기만 하면 된다





오ㅋㅋ 이건 좀 신기하다. 항상 보기만했던 이런 이펙트들이 구현되는 원리는 기초적으로나마 알게되니 참 재밌다



이제 텍스쳐를 불 이미지로 바꿔주자
